Flaschenzug 2012
Um einen schweren Stoffvorhang zu spannen soll ein Stahlseil freitragend und ohne weitere stützende Elemente installiert werden.
- Spannweite ca. 4.5 m
- Belastung durch den Vorhang ca. 500 g/m
- max. Durchbiegung < 30 mm
- Wartungsfrei, d.h. kein manuelles Nachspannen des Seils
Eine
grobe Überschlagsrechnung zeigt, dass das Seil mit ca. 250 N
vorgespannt sein muss. Um diese Kraft mit einem vorhandenen 5
kg-Gewicht zu erzeugen, muss dessen Gewichtskraft durch einen
Flaschenzug mit 6 Umlenkrollen und daraus folgender siebenfacher
Übersetzung abzüglich einiger Umlenkverluste verstärkt werden.
Materialien:
- Fichten-Vierkanthölzer für den Rahmen (jeweils 18 mm stark), Buchen-Vierkantleisten für die Rollenblöcke (jeweils 5 mm stark)
- Holzleim
- 6 Kunststoffrollen für die Rollenblöcke, 2 Guss-Umlenkrollen (jeweils 40 mm Außendurchmesser und 6 mm Wellenbohrung)
- Gewindestange (M5), passendes Messingrohr (6 mm Aussendurchmesser) als Gleitlager
- Gewindestange (M3) zum Verspannen der Holzelemente
- Einschlagmuttern, Messing-Unterlegscheiben, Messing-Hutmuttern (jeweils M3 und M5)
- Stahlseil (3 mm), Polypropylenschnur (3 mm)
- Gewicht (5 kg)

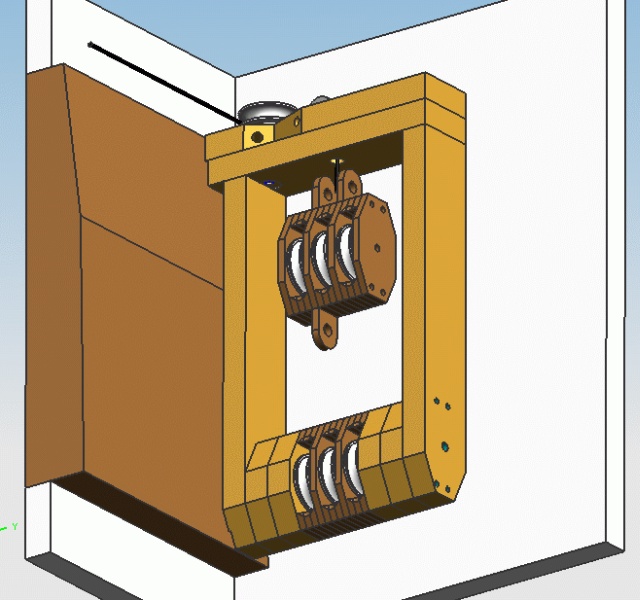

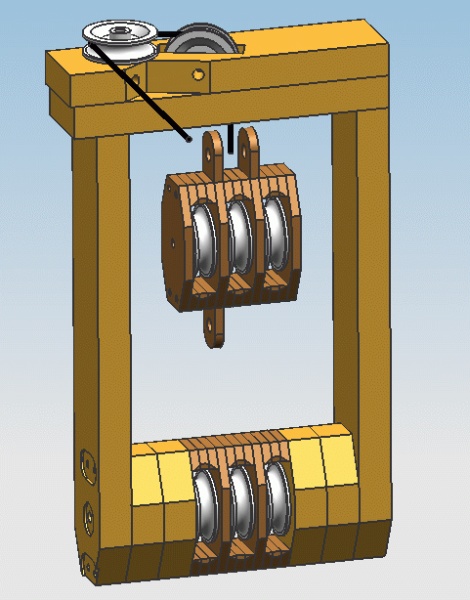

CAD-Konstruktion des Seilspanners:

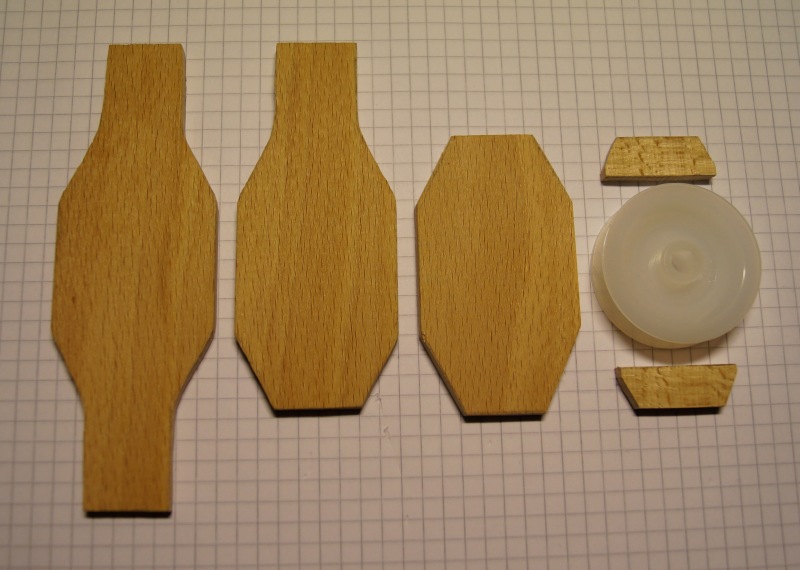

Einzelteile für die Fertigung der Rollenblöcke aus Buchenleisten:

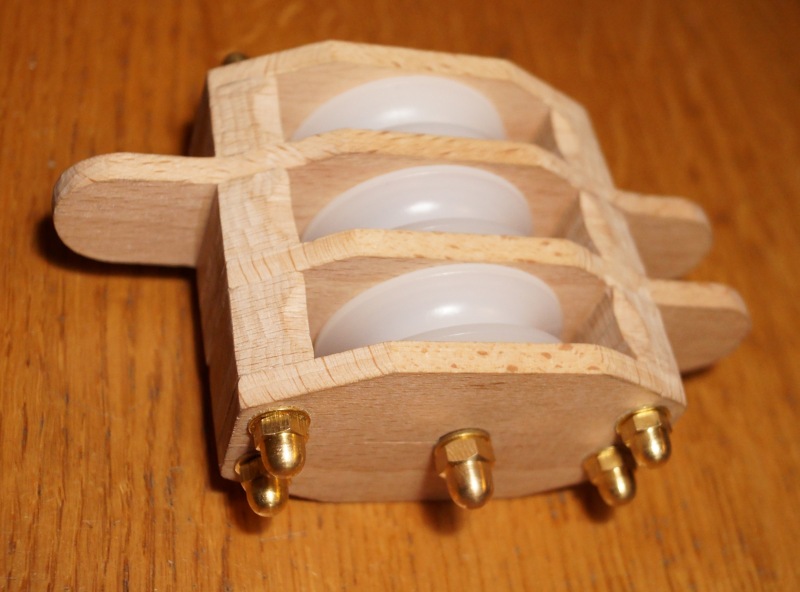

Die Teile werden geleimt und verschraubt.

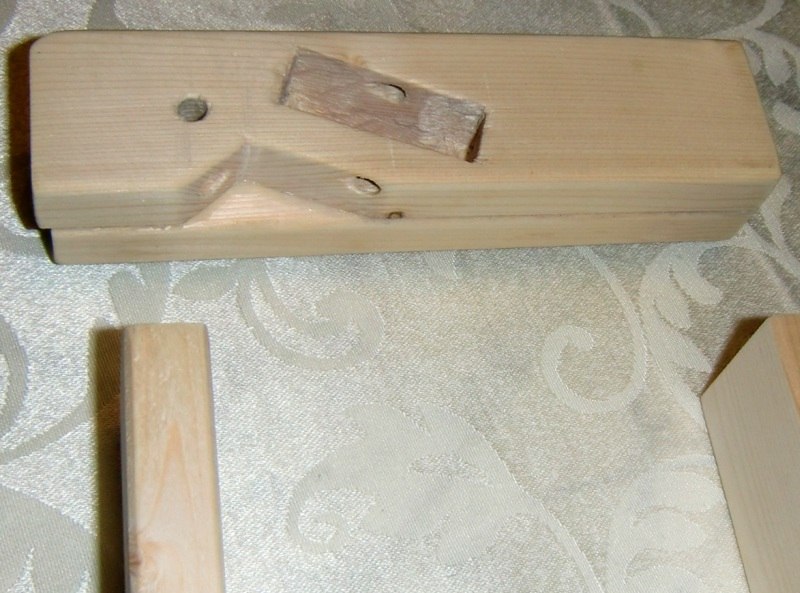

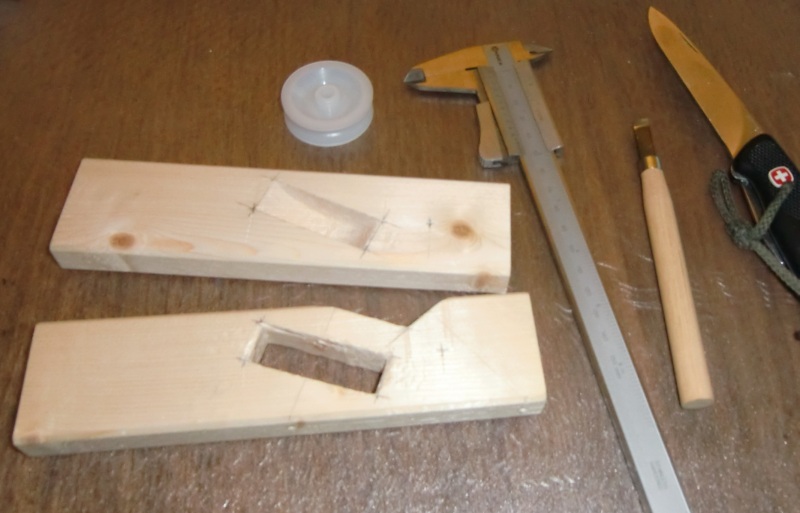

Die Aussparungen in den Vierkanthölzern des Rahmens zur Aufnahme der Umlenkrollen werden mit dem Stecheisen gefertigt.

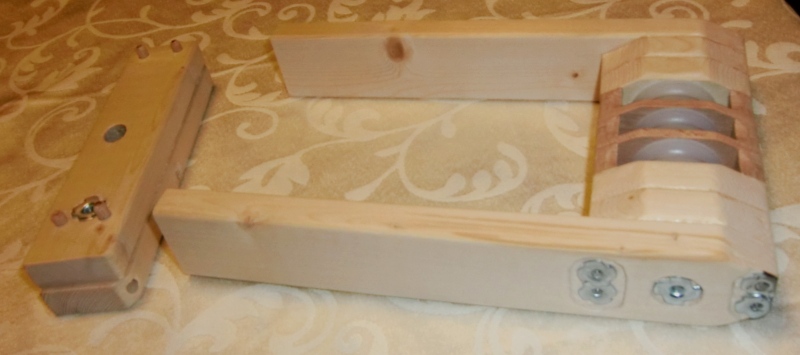

Die Unterseite des Rahmens wird geleimt und verschraubt. Die Oberseite gedübelt und geleimt.

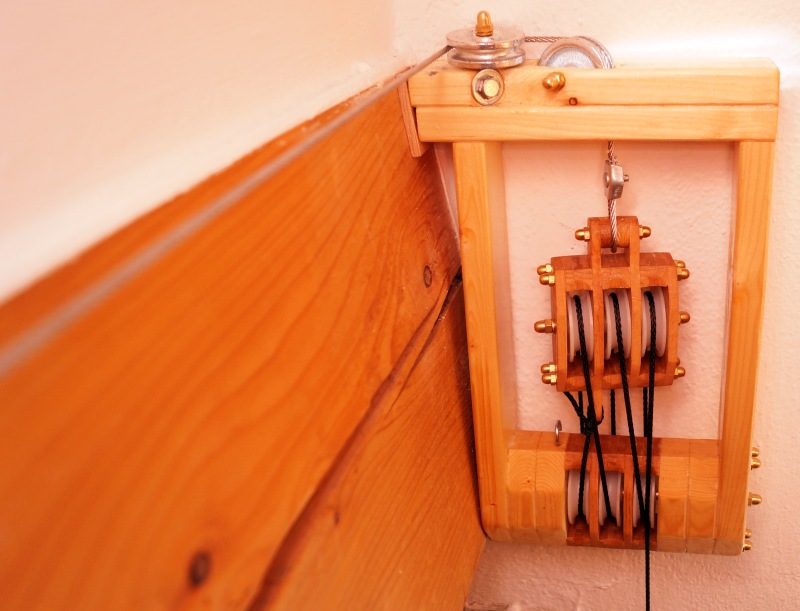

Der
fertige Seilspanner wird mit Hartöl gestrichen mit einer einzigen
Schraube passender Länge in der Wand bzw. im Balken verankert.

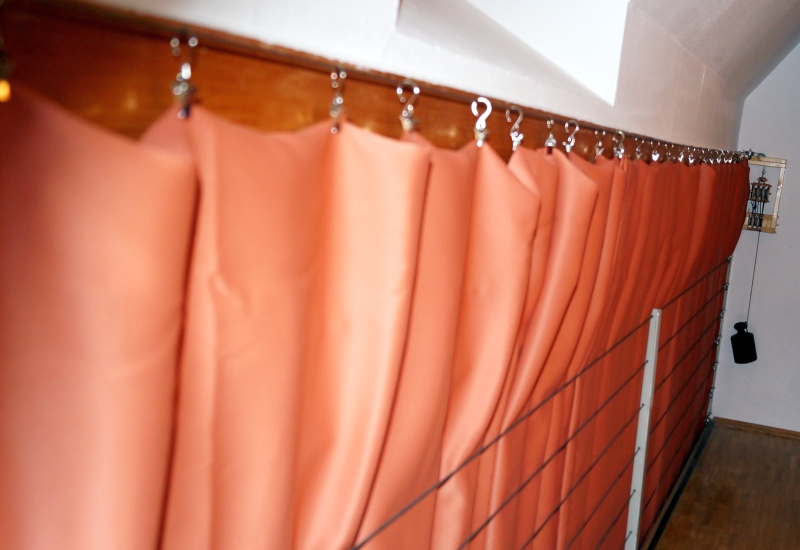

Das Seil zeigt keine nennenswerte Durchbiegung.

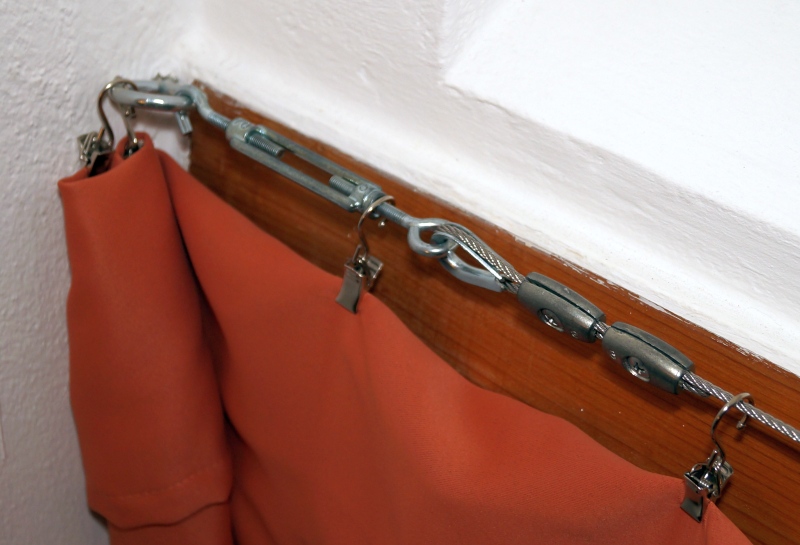

Das gegenüberliegende Seillager:
